粘度計

viscometer

E形粘度計(コーンプレート)

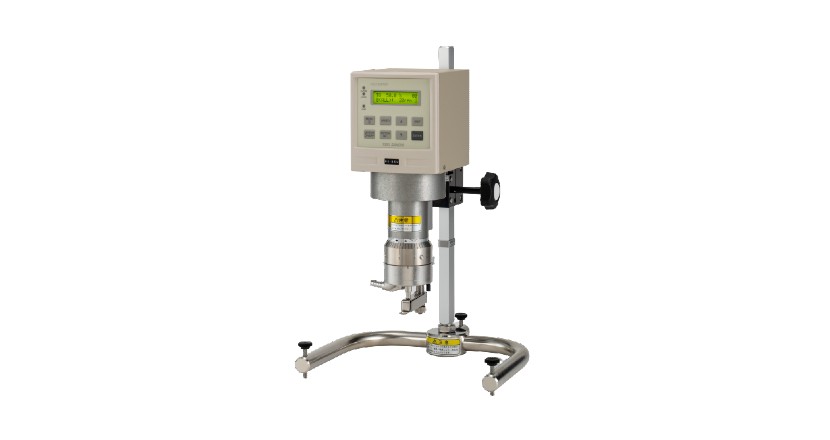

RE-85形粘度計

オートロック機構がピボット軸を保護するデジタル粘度計です。
測定が終了するとロータ軸を自動的にロックするため、安心して測定ができます。

特長

  • オートロック機構
  • プレヒート/オートストップ機能
  • 電源インタロック機構
  • データ出力

カタログはこちら

動作原理

RE-85動作原理
モータの回転は渦巻きばねを介してロータに伝達され、測定液中で回転するロータに粘性トルクが作用します。
渦巻きばねは、この粘性トルクの大きさに比例した角度だけねじれた状態で回転し渦巻きばねのねじれ角は、渦巻きばねの両端に連結されている、2枚のスリット円板相互のねじれ角と同じです。
スリット円板それぞれに対応して設けられたフォトセンサで、このねじれ角度を読み取り、粘度に換算して表示します。

測定レンジ

機種 測定レンジ 測定範囲
RE85L
RE85H
RE85R
RE85U
67.37 μN・m
718.7 μN・m
1437.4 μN・m
5749.6 μN・m
0.6  ~  1,200 mPa・s
6.4  ~  12,800 mPa・s
12.8 ~ 25,600 mPa・s
51.9 ~ 102,400 mPa・s
